Table 3D extérieure en aluminium – Musée de la Batterie de Merville : une réalisation métal 3D industrie par Pixel Maquette 3D
La Batterie de Merville, site historique majeur du Débarquement en Normandie, se dote d’une maquette 3D extérieure en aluminium conçue, fabriquée et installée par Pixel Maquette 3D, acteur spécialisé dans la maquette sur-mesure et la fabrication métal 3D industrie. Véritable outil pédagogique et de communication, cette table 3D tactile et accessible permet aux visiteurs de comprendre l’ampleur du site et la disposition des bunkers, casemates et tranchées grâce à une modélisation 3D fidèle et une conception robuste adaptée à une exposition extérieure durable.
En combinant photogrammétrie par drone, impression 3D sable et fonderie aluminium, cette réalisation illustre comment les technologies issues de l’univers métal, 3D et industrie peuvent valoriser le patrimoine tout en le rendant accessible à tous.
Découvrez comment Pixel Maquette 3D, filiale du groupe Pixel 4D, accompagne musées et collectivités dans la création de maquettes 3D extérieures esthétiques, pédagogiques et résistantes, contribuant à la transmission de l’histoire sur le terrain.
Conception, fabrication et installation par Pixel Maquette 3D
Pixel Maquette 3D, filiale spécialisée du groupe Pixel 4D, a pris en charge l’intégralité du projet de A à Z pour réaliser une table 3D extérieure en aluminium représentant l’ensemble du Musée de la Batterie de Merville à Merville-Franceville-Plage (Calvados).
Cette maquette 3D extérieure, durable et résistante aux intempéries, a été pensée pour offrir une expérience visuelle et tactile permettant aux visiteurs, familles, scolaires et touristes d’appréhender concrètement l’échelle réelle du site, la disposition des bunkers, casemates, fossés antichars, tranchées et bâtiments présents sur ce site historique.
Étape 1 : Relevé et modélisation 3D
• Photogrammétrie par drone réalisée par Pixel 4K Drone, permettant un relevé précis du site dans son ensemble.
• Création d’un nuage de points détaillé pour capter les volumes et topographies du terrain.
• Modélisation 3D complète des casemates, bunkers, éléments de terrain et bâtiments grâce aux équipes de Pixel 4D, en incluant tous les détails permettant une représentation fidèle du site.
Étape 2 : Fabrication en impression 3D et moulage sable

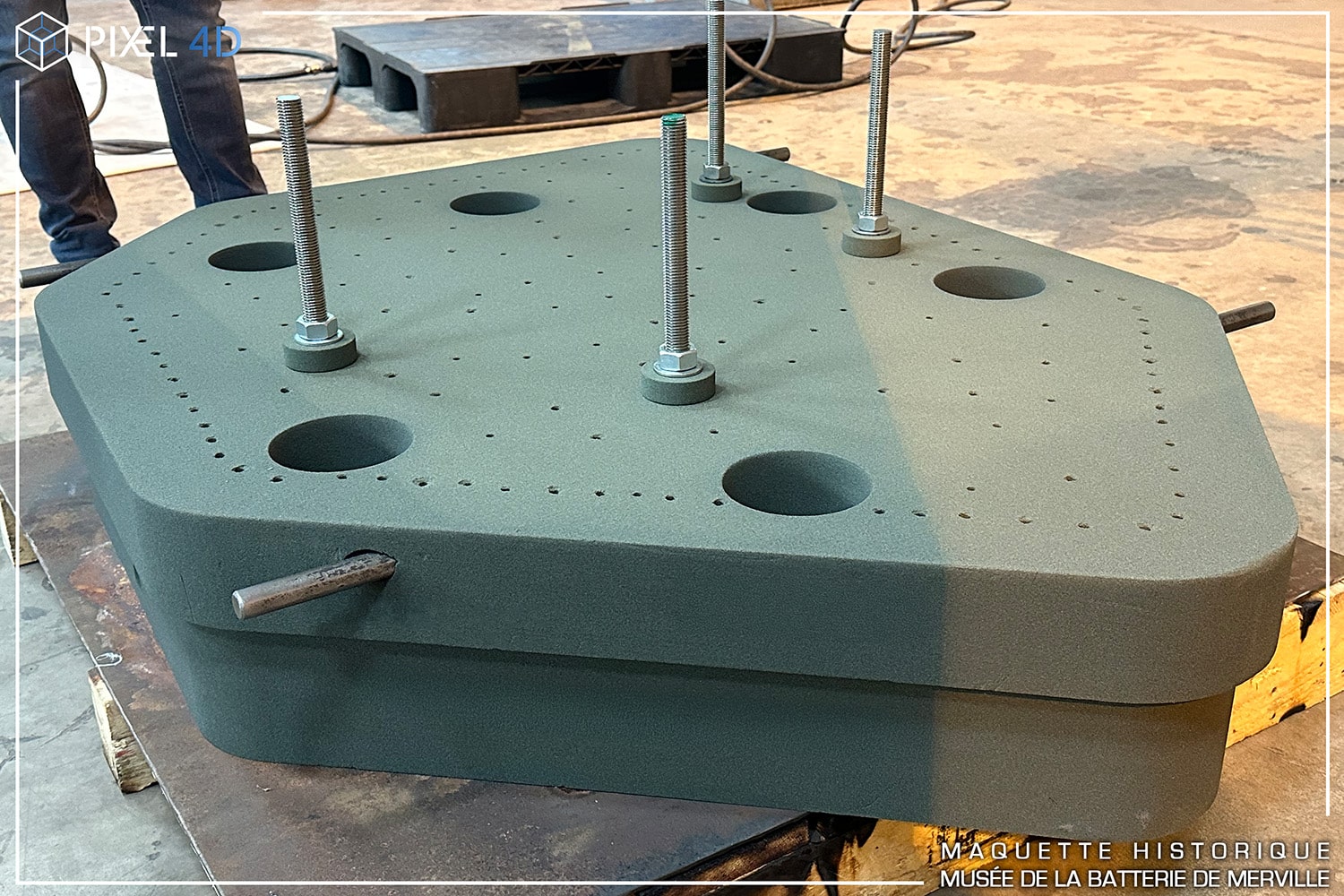

• Réalisation d’un moule sable imprimé en 3D, technique permettant d’obtenir une empreinte précise de la maquette avec reliefs fidèles.
• Optimisation des tracés et des profondeurs de relief pour garantir une lecture tactile fluide par les visiteurs.
Étape 3 : Coulée en aluminium

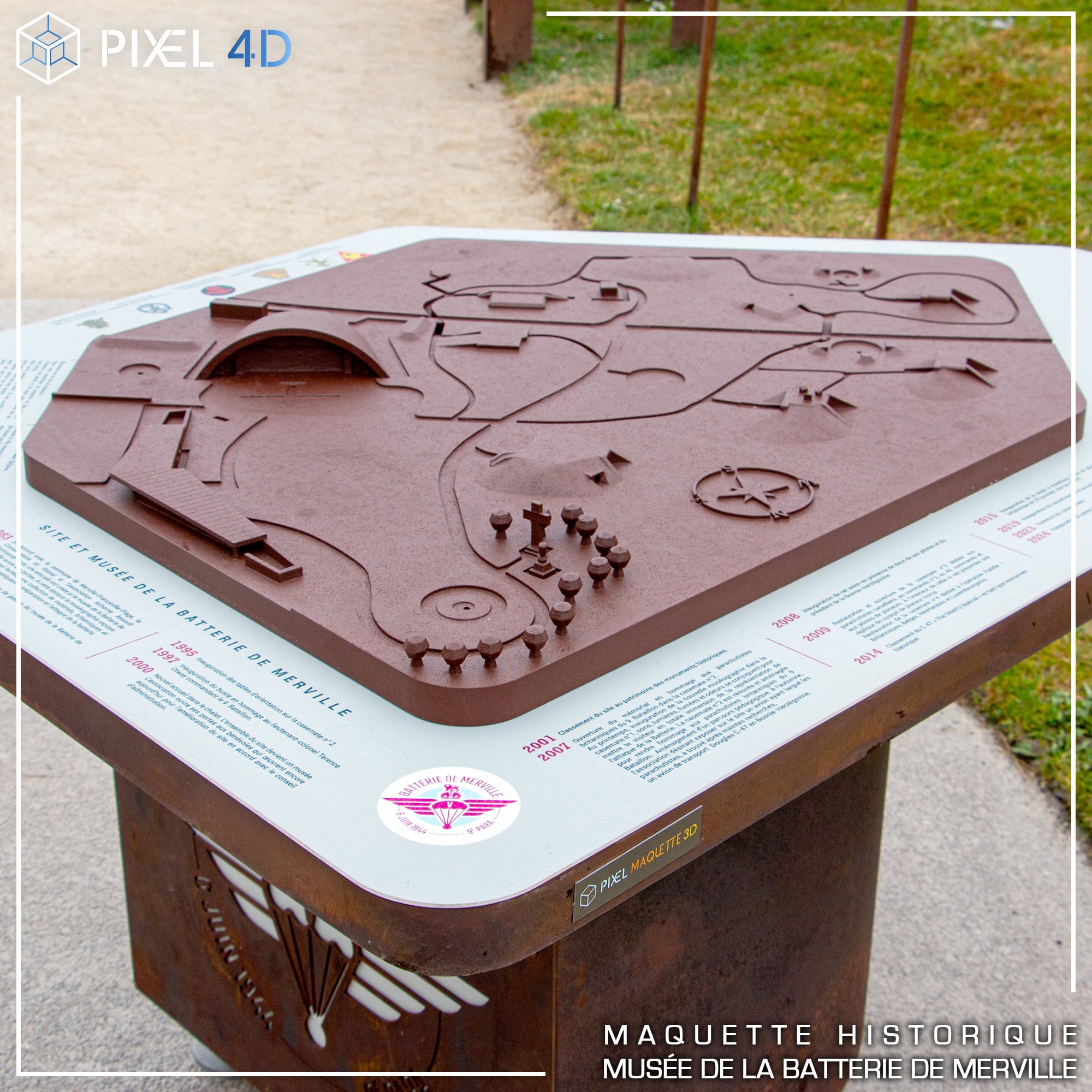

• L’aluminium a été coulé dans le moule sable imprimé en 3D, assurant robustesse, durabilité et résistance aux UV et intempéries.
• Finition sablée pour offrir un rendu esthétique et lisible, adapté aux usages extérieurs intensifs.
Étape 4 : Création du socle en acier corten
• Fabrication d’une table en acier corten autoportante, dotée d’un lest interne permettant une stabilité parfaite sur site.

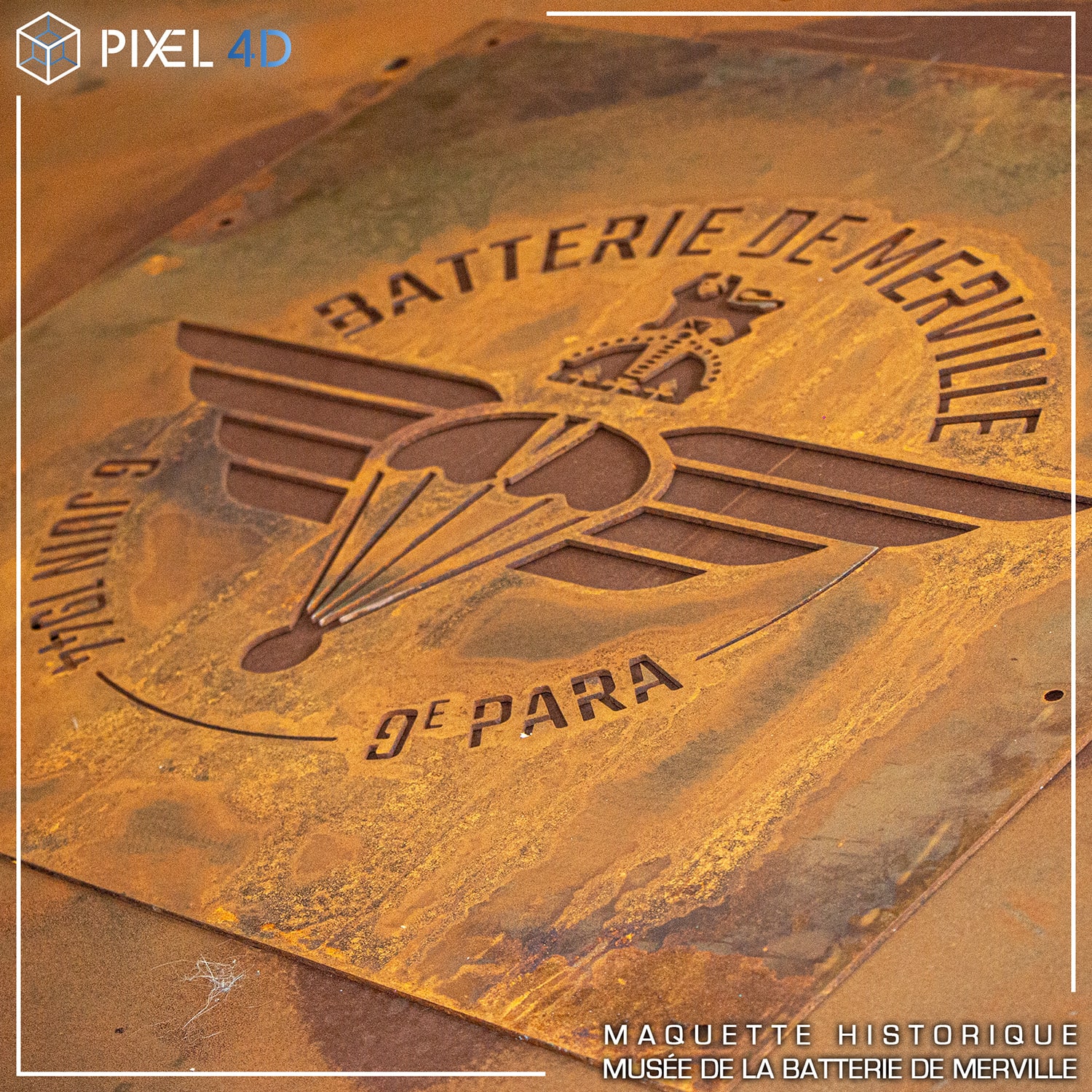

• Intégration par découpe laser du logo du Musée de la Batterie de Merville avec le parachute symbolique, rappelant le débarquement du 6 juin 1944.
• Bandeau informatif intégrant les dates clés de la réhabilitation du site depuis 1983, afin d’allier information historique et support physique.
Étape 5 : Installation sur site et modularité

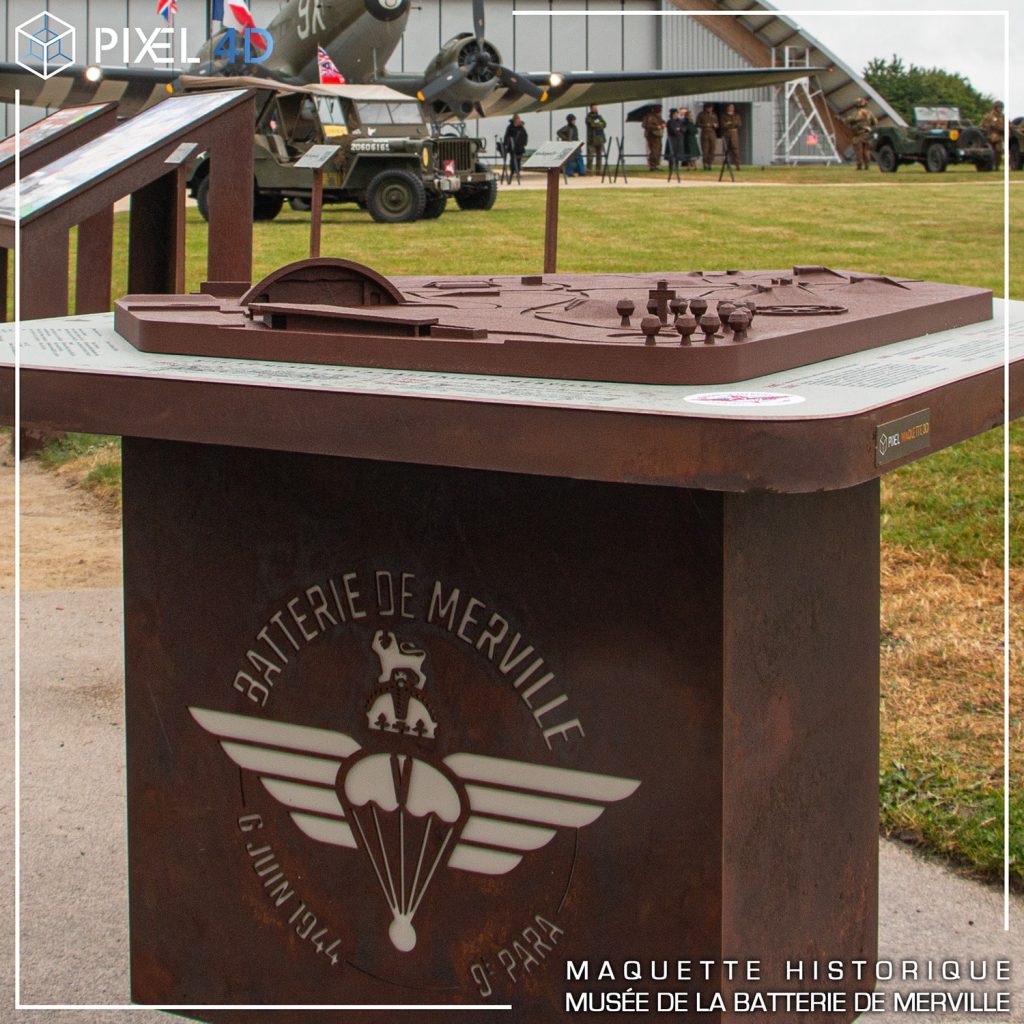

• Installation de la table 3D par nos soins directement sur le site du musée pour la saison estivale.
• Maquette transportable : en hiver, elle est installée dans le centre-ville de Merville-Franceville-Plage pour attirer les touristes et promouvoir le musée pendant la période de fermeture.
Accessibilité universelle
• Conception de la table 3D accessible aux personnes à mobilité réduite (PMR) grâce à sa hauteur adaptée aux fauteuils roulants.
• Surface tactile permettant aux personnes malvoyantes ou non-voyantes de découvrir le site par le toucher, rendant le patrimoine accessible à tous.
Cette maquette de communication est un outil pédagogique et patrimonial unique permettant de comprendre en un coup d’œil l’organisation stratégique du site, tout en étant un objet esthétique qui valorise le musée et la ville. Elle illustre parfaitement l’expertise de Pixel Maquette 3D dans la création de maquettes 3D, tables 3D extérieures en aluminium et projets patrimoniaux sur-mesure.
Méthodologie : photogrammétrie, impression 3D, aluminium coulé
La réalisation de la table 3D en aluminium de la Batterie de Merville par Pixel Maquette 3D repose sur une méthodologie précise, combinant technologies avancées de modélisation 3D, photogrammétrie par drone, impression 3D sable et fonderie aluminium, garantissant une qualité de reproduction fidèle et une résistance adaptée aux conditions extérieures.
• Relevé photographique et modélisation 3D
La première étape a consisté en une photogrammétrie par drone effectuée par Pixel 4K Drone, permettant de capturer l’ensemble du site de la Batterie de Merville sous tous ses angles. Grâce à des vols en quadrillage avec des prises de vue haute résolution, un nuage de points précis a été généré, incluant le relief du terrain, les casemates, les bunkers, les chemins et les tranchées. Cette technique permet de disposer de données topographiques extrêmement précises, essentielles pour la création d’une maquette 3D réaliste et conforme.
• Traitement 3D et modélisation détaillée
Une fois les données acquises, les équipes de Pixel 4D ont pris en charge la modélisation 3D complète du site, en nettoyant le nuage de points, en créant des surfaces optimisées et en modélisant chaque élément structurel du musée : bunkers, fossés antichars, réseaux de tranchées, chemins, zones boisées et bâtiments annexes. Cette modélisation détaillée garantit que la maquette 3D reproduit fidèlement le site historique tout en restant lisible pour les visiteurs.
• Fabrication d'un moule en sable imprimé en 3D
Pour réaliser la pièce en aluminium, un moule sable a été imprimé en 3D à partir de la modélisation finale. Cette technologie permet de créer des cavités et reliefs extrêmement précis directement dans le sable, sans nécessité de fabriquer des moules traditionnels complexes. Ce procédé innovant associe l’impression 3D et les techniques traditionnelles de fonderie, offrant un haut niveau de détail et une rapidité d’exécution tout en conservant la solidité nécessaire pour la coulée de métal.
• Coulée en aluminium

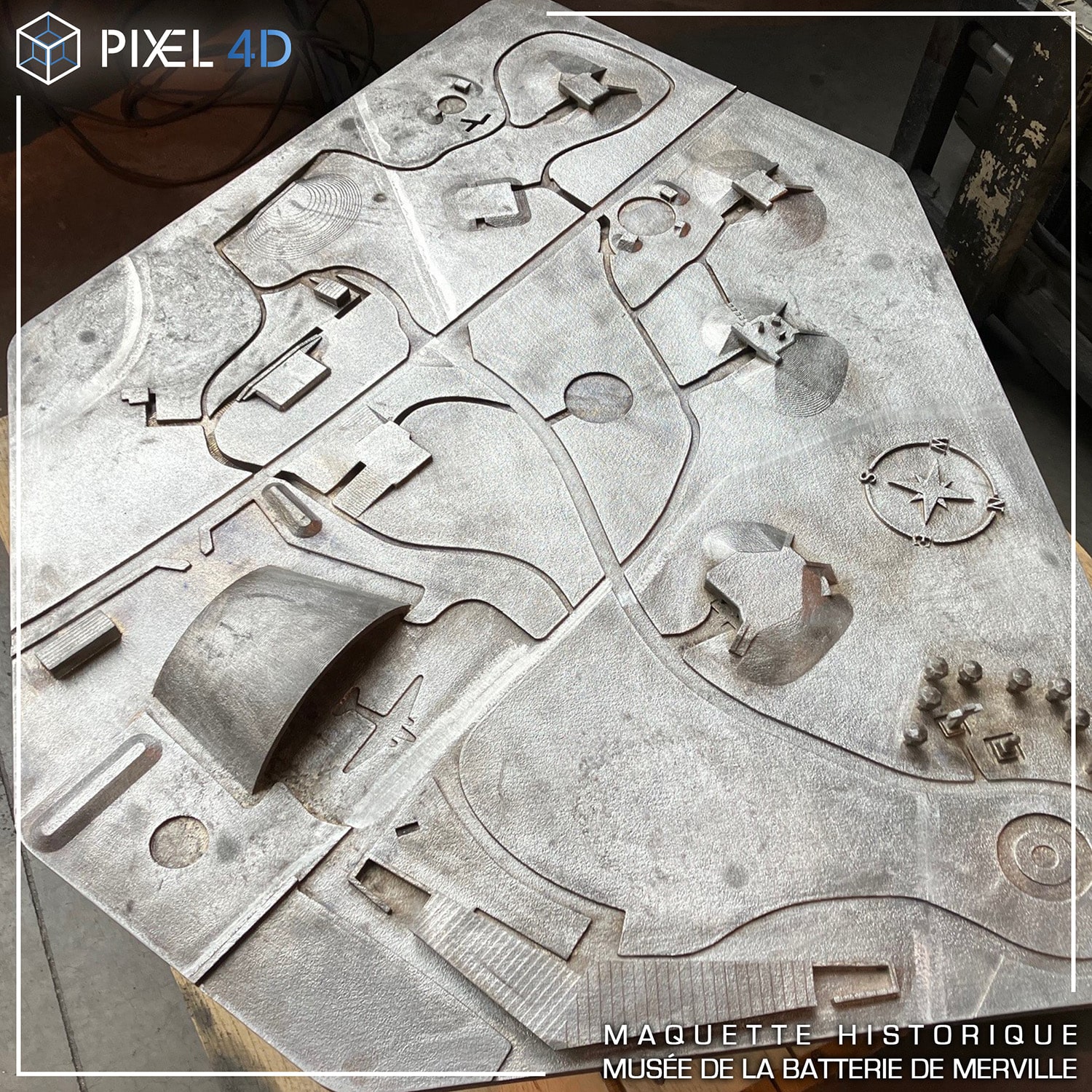

L’aluminium a été coulé directement dans le moule sable imprimé en 3D. Ce choix de matériau permet de créer une maquette 3D robuste, résistante aux intempéries et au vandalisme, tout en conservant une excellente finesse de détails pour la lecture tactile et visuelle. L’aluminium assure également une durabilité sur le long terme et une facilité d’entretien pour un usage en extérieur.
• Socle en acier corten avec logo intégré
Pour soutenir la maquette, un socle sur mesure en acier corten a été conçu et fabriqué. L’acier corten est un matériau de choix pour les installations extérieures grâce à sa résistance naturelle à la corrosion et sa patine esthétique qui évolue avec le temps.
Le socle est auto-lesté pour une parfaite stabilité, même en extérieur sans ancrage au sol, permettant le déplacement saisonnier de la maquette entre le site de la Batterie et le centre-ville de Merville.

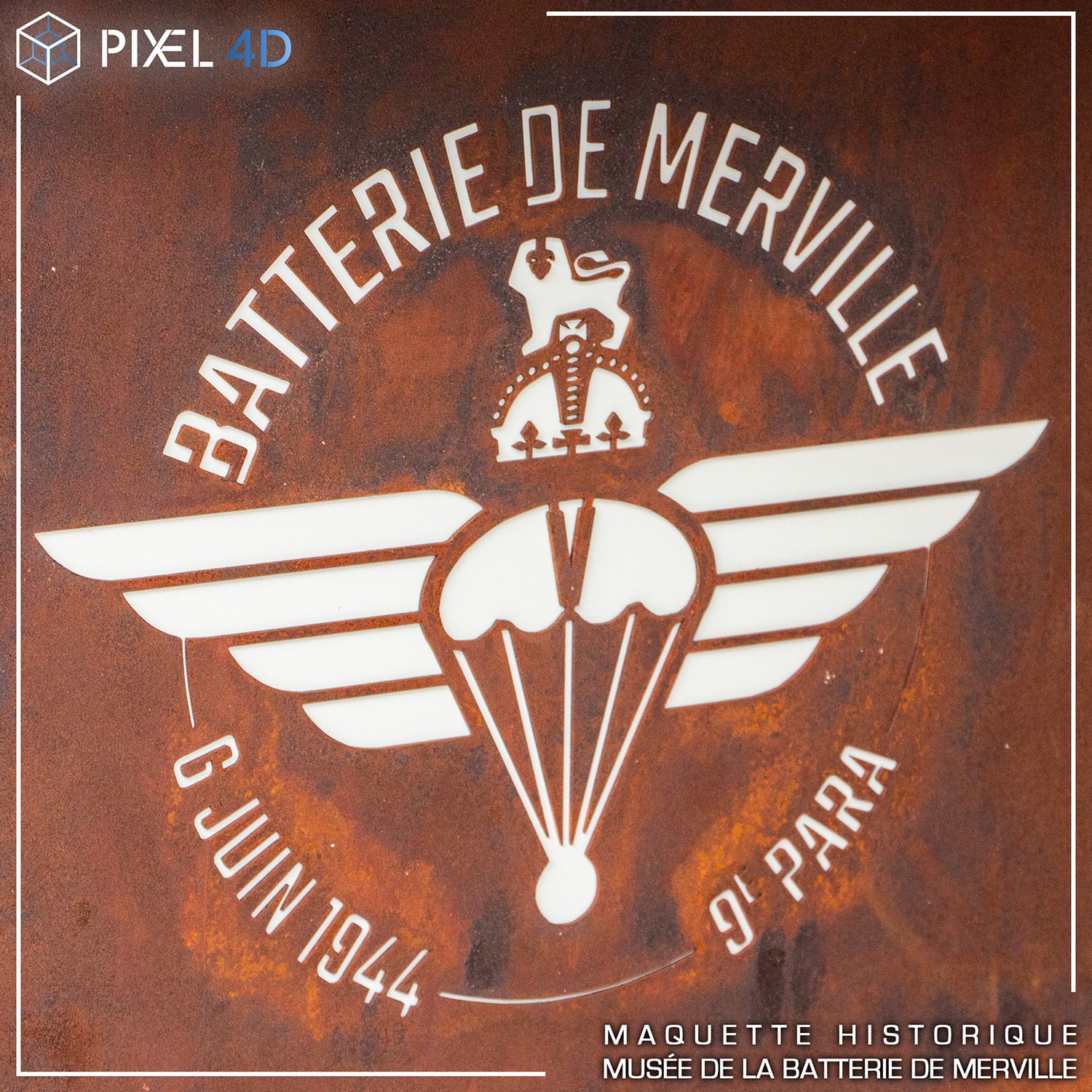

Le logo de la Batterie de Merville est intégré par découpe laser sur le socle, assurant une continuité visuelle avec l’identité du musée et un rendu professionnel. Des informations historiques sur les dates clés du site sont gravées autour de la table pour compléter l’expérience pédagogique des visiteurs.
Cette méthodologie de relevé photogrammétrique, modélisation 3D, impression 3D sable, coulée aluminium et socle acier corten permet à Pixel Maquette 3D de garantir la création de maquettes 3D extérieures sur-mesure robustes, esthétiques et adaptées aux besoins de musées, collectivités et sites patrimoniaux souhaitant valoriser leur espace de manière durable et pédagogique.
Fonctionnalités et accessibilité

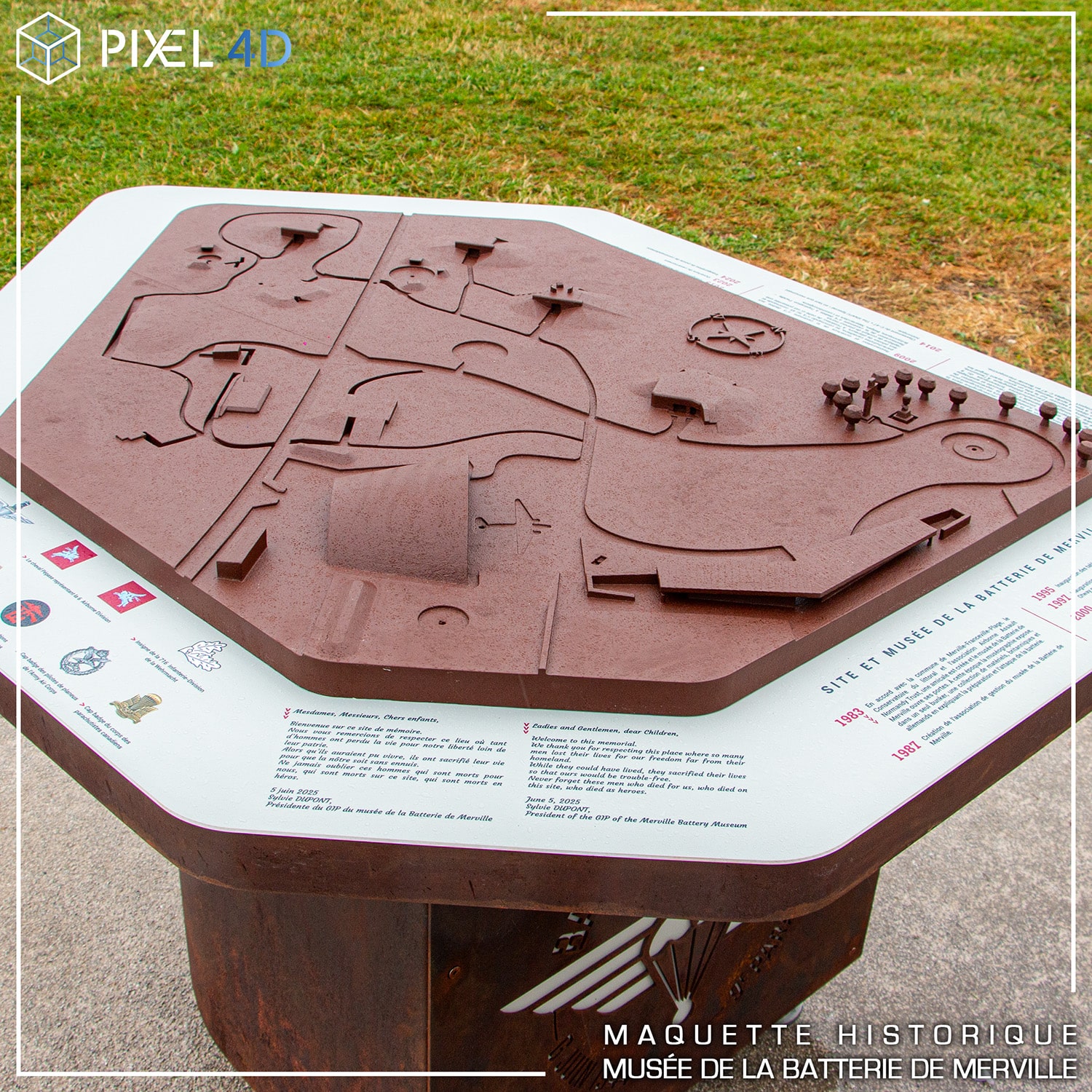

La table 3D en aluminium de la Batterie de Merville, conçue par Pixel Maquette 3D, a été pensée comme une maquette de communication intelligente, utile en toutes saisons, adaptée aux visiteurs, aux scolaires, aux familles et aux publics spécifiques, tout en renforçant l’attractivité touristique de la ville de Merville-Franceville-Plage.
• Maquette de communication mobile

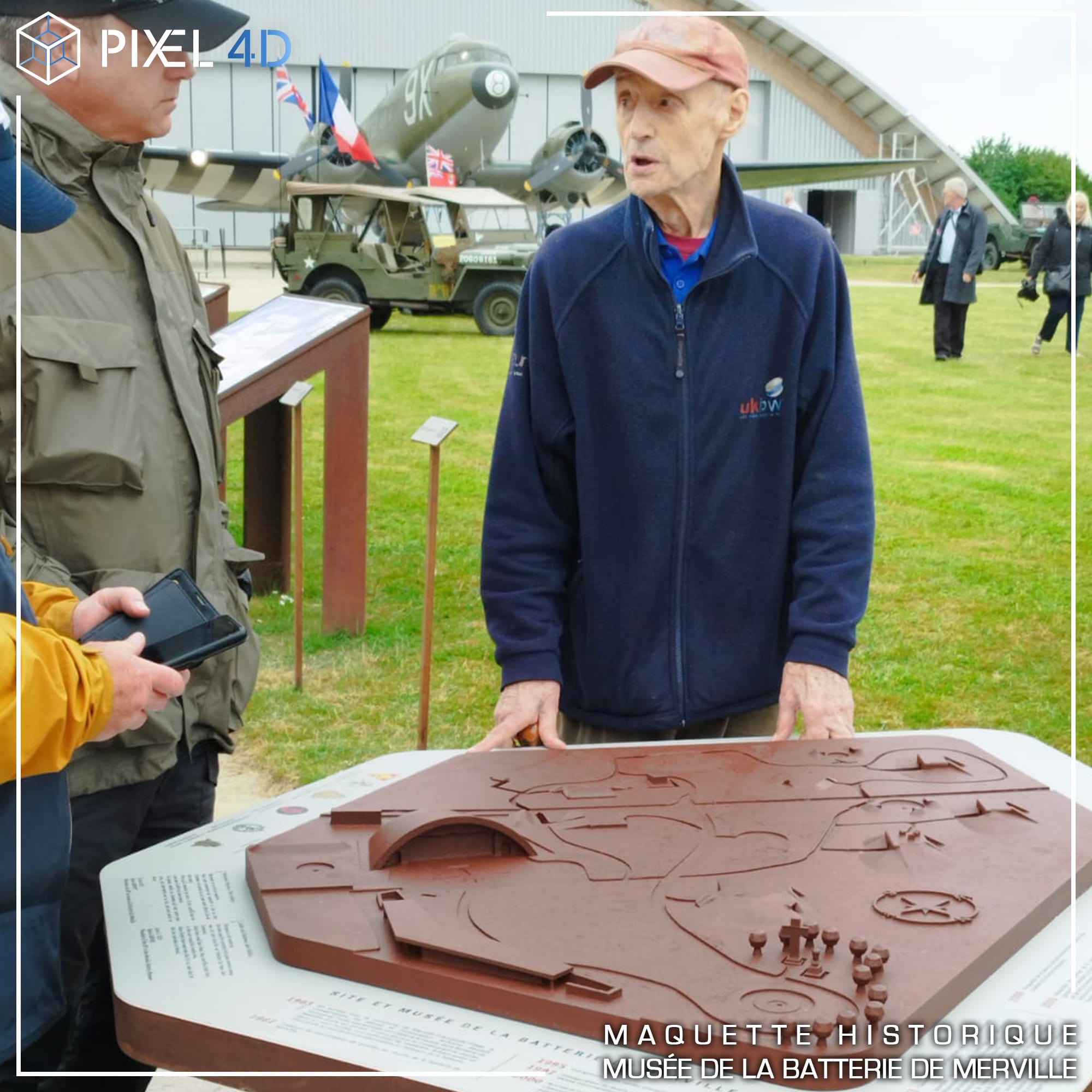

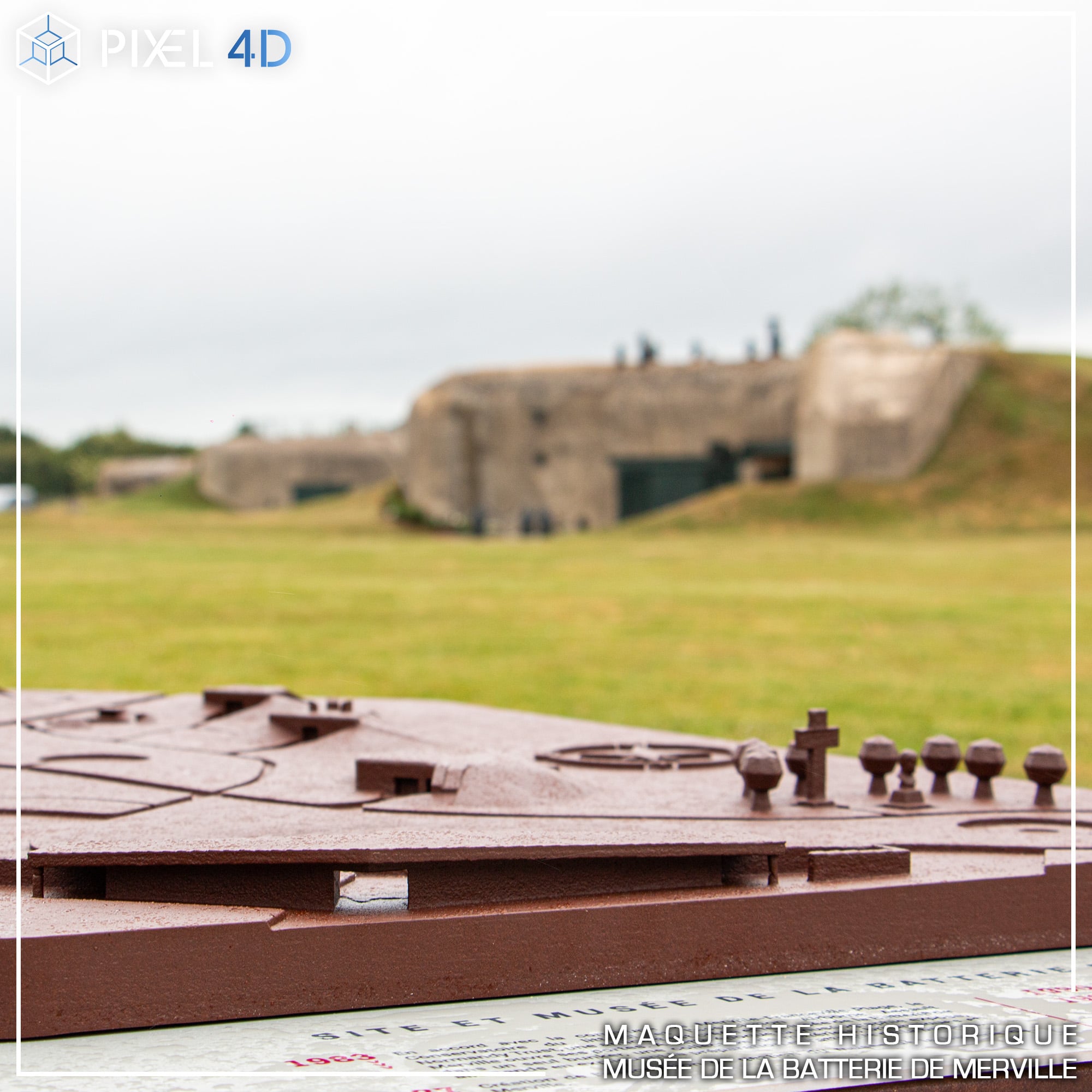

Cette maquette 3D extérieure est exposée directement sur le site de la Batterie de Merville pendant la saison estivale, offrant aux visiteurs une lecture immédiate de l’ampleur du musée et de la disposition des différents bunkers, casemates et tranchées présents sur le site historique.
En période hivernale, lorsque le musée ferme ses portes, la table 3D est déplacée dans le centre-ville de Merville, transformant cette maquette en véritable outil de communication touristique. Elle attire les passants et visiteurs, les incitant à découvrir l’histoire du lieu, créant un lien direct entre le cœur de ville et le musée, et permettant de prolonger la communication du site patrimonial tout au long de l’année.
• Accessibilité PMR et déficients visuels
La maquette a été conçue selon des critères stricts d’accessibilité universelle.
Sa hauteur est adaptée pour les personnes en fauteuil roulant, permettant une consultation confortable, sans obstacle, pour les visiteurs à mobilité réduite.

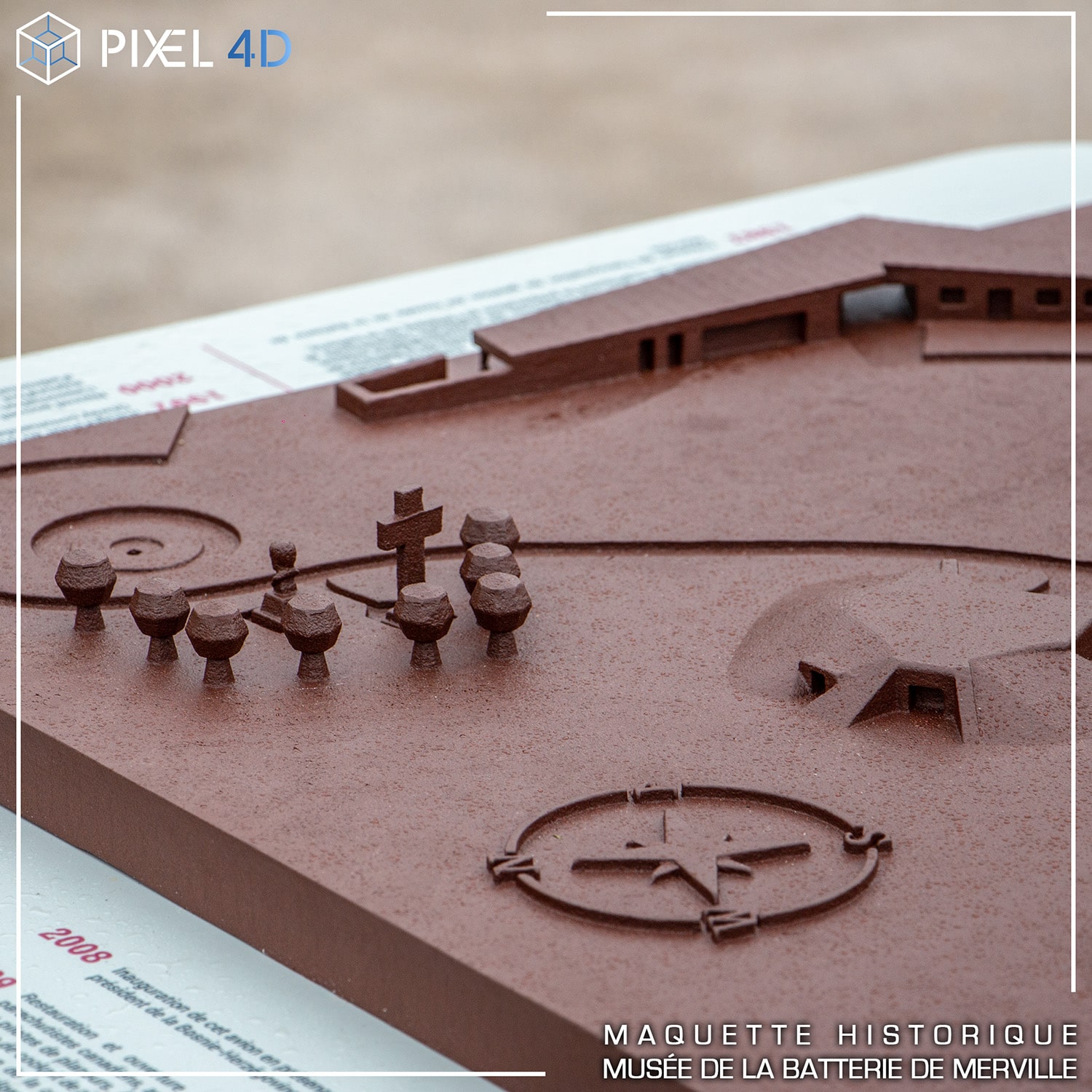

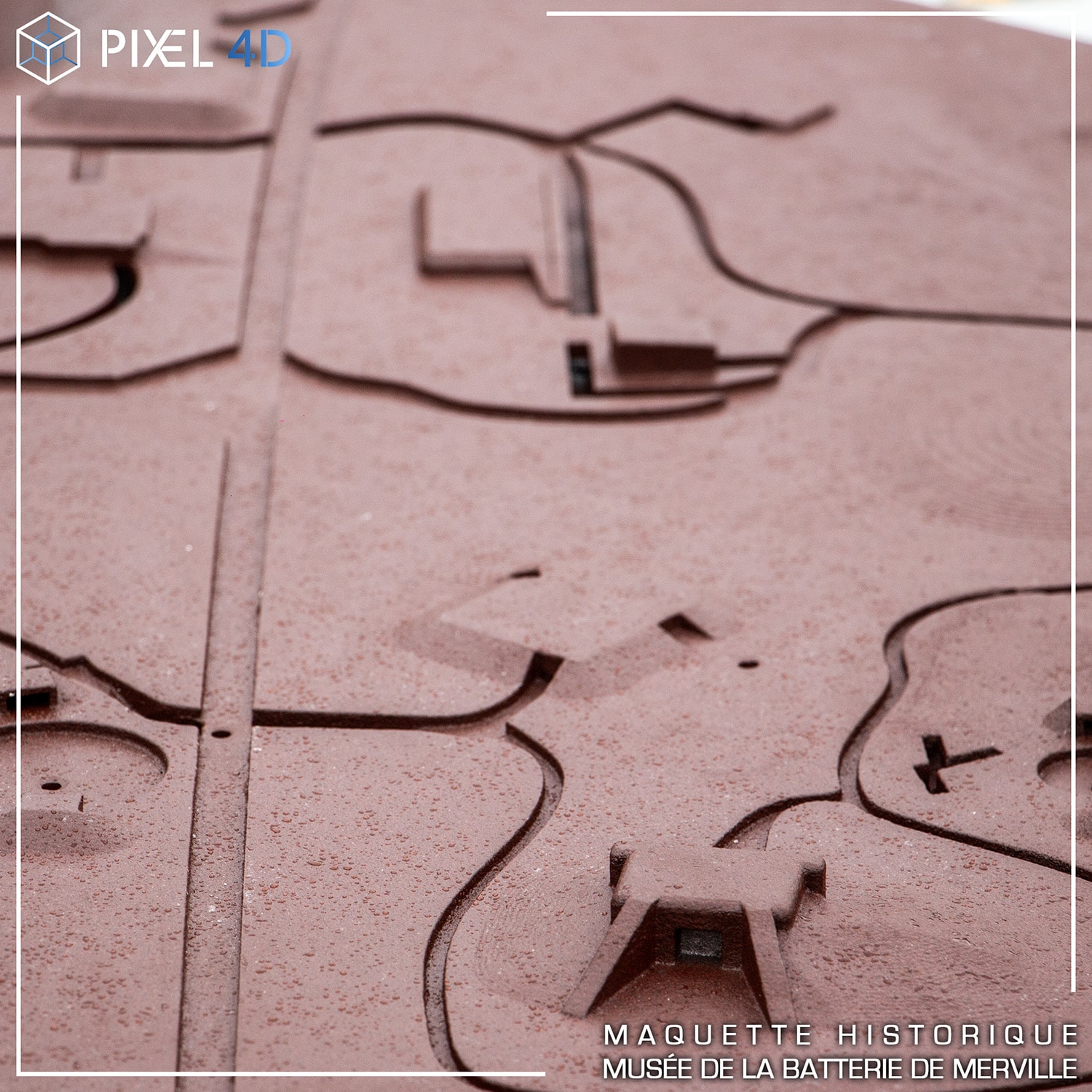

De plus, la surface de la table 3D a été conçue avec des reliefs précis et lisibles, rendant la maquette tactile pour les personnes malvoyantes ou non-voyantes. Cette fonctionnalité permet de toucher et de comprendre la topographie, la position des bâtiments et les accès du site, offrant une expérience inclusive adaptée aux visiteurs en situation de handicap.
• Valorisation historique par les dates clés
Autour de la table 3D, un bandeau informatif en aluminium gravé reprend les dates importantes de la réhabilitation de la Batterie de Merville, à partir de 1983, date du début des actions de préservation et de transformation du site en musée.
Ces informations historiques permettent aux visiteurs de contextualiser leur découverte et de mesurer le travail de sauvegarde mené par les associations et les collectivités locales pour préserver ce site historique majeur du Débarquement en Normandie. La présence des dates clés autour de la maquette enrichit l’expérience pédagogique en reliant les éléments physiques du site aux événements marquants de son histoire.
En associant mobilité, accessibilité et pédagogie, cette maquette 3D extérieure réalisée par Pixel Maquette 3D s’impose comme un outil de médiation culturelle et touristique performant, permettant de valoriser le musée et la ville tout en rendant le patrimoine accessible à tous. Elle illustre parfaitement le savoir-faire du groupe Pixel 4D dans la création de tables 3D tactiles extérieures, robustes, esthétiques et informatives, adaptées aux collectivités, musées et sites historiques souhaitant communiquer durablement sur leur patrimoine.
Inauguration et contexte historique
• Inauguration officielle de la table 3D extérieure
La table 3D en aluminium de la Batterie de Merville, réalisée par Pixel Maquette 3D, a été inaugurée le 5 juin 2025, en présence du Préfet du Calvados, des élus locaux, des représentants d’associations de mémoire, d’anciens combattants et de nombreux habitants et visiteurs.
Cette date hautement symbolique, à la veille du 6 juin, date anniversaire du Débarquement en Normandie, souligne la dimension mémorielle de cette installation et son rôle dans la transmission de l’histoire aux générations futures.
L’inauguration a permis de mettre en lumière la collaboration entre la ville de Merville-Franceville-Plage, le musée de la Batterie de Merville et Pixel Maquette 3D, démontrant comment les technologies modernes, comme la modélisation 3D, la photogrammétrie par drone et la fonderie aluminium, peuvent servir la mémoire collective tout en valorisant le patrimoine local.
• Un musée historique emblématique du Débarquement
La Batterie de Merville est un site majeur du Mur de l’Atlantique, construit par les forces allemandes pour protéger la côte normande. Composée de quatre casemates massives et de cinq bunkers, elle contrôlait l’estuaire de l’Orne et menaçait les plages de débarquement alliées.
Dans la nuit du 5 au 6 juin 1944, à l’aube du D-Day, le site a été neutralisé par le 9e bataillon de parachutistes britanniques, permettant la sécurisation des plages de Sword et Juno, et contribuant directement au succès du Débarquement en Normandie.
Aujourd’hui, la Batterie de Merville est transformée en musée accessible, proposant un parcours pédagogique immersif, des mises en scène son et lumière à l’intérieur des bunkers, des espaces d’exposition d’objets d’époque, et un audioguide pour enrichir la visite.
Le musée accueille également un avion Douglas C-47 utilisé pour les largages de parachutistes, renforçant l’authenticité et la dimension historique du lieu, et attire chaque année des visiteurs passionnés d’histoire, des scolaires et des familles souhaitant comprendre le rôle stratégique de ce site pendant la Seconde Guerre mondiale.
Rappel historique du site
• Site historique majeur de la Seconde Guerre mondiale
La Batterie de Merville est un site stratégique du Mur de l’Atlantique situé à Merville-Franceville-Plage, dans le Calvados, en Normandie. Construite par les forces allemandes pour protéger l’estuaire de l’Orne, elle avait pour objectif d’empêcher tout débarquement allié sur les plages normandes, notamment Sword Beach et Juno Beach.
Le site s’étend sur plusieurs hectares et comprend cinq à six casemates massives en béton armé, des bunkers, des tranchées et des fossés antichars, témoignant de l’ingénierie militaire de l’époque et de la préparation de la défense allemande avant le Débarquement.
Le 6 juin 1944 à l’aube, le 9e bataillon de parachutistes britanniques, commandé par le lieutenant-colonel Otway, a mené une attaque héroïque sur la Batterie de Merville dans le cadre des opérations du D-Day. L’assaut a permis de neutraliser cette position stratégique, au prix de lourdes pertes, contribuant ainsi à la réussite du Débarquement allié en Normandie.
Aujourd’hui, la Batterie de Merville est transformée en musée à ciel ouvert, proposant un parcours pédagogique complet au cœur des casemates, où sont présentés des objets historiques, des reconstitutions, des documents d’époque et des mises en scène immersives avec son et lumière pour faire revivre aux visiteurs l’assaut du 6 juin 1944.
Un des éléments emblématiques du site est l’exposition de l’avion Douglas C-47 Dakota “SNAFU Special”, ayant participé aux largages de parachutistes dans la nuit du 5 au 6 juin 1944, symbolisant l’engagement des forces alliées.
Pour approfondir l’histoire du site, le musée est référencé sur Wikipédia et propose de nombreuses informations complémentaires sur son site officiel batterie-merville.com.
• Accessibilité au musée
Le musée de la Batterie de Merville est ouvert au public de mars à novembre, permettant aux visiteurs de découvrir le site pendant les périodes propices aux visites extérieures.
Il est accessible aux personnes à mobilité réduite (PMR), avec des aménagements facilitant l’accès aux bunkers et aux espaces d’exposition.
Le musée propose un audioguide en plusieurs langues pour accompagner la visite et enrichir l’expérience pédagogique des scolaires, familles et passionnés d’histoire.
Conclusion
La table 3D en aluminium réalisée par Pixel Maquette 3D pour le Musée de la Batterie de Merville est bien plus qu’une simple maquette : c’est un outil de médiation culturelle, pédagogique et touristique qui permet de valoriser le patrimoine tout en le rendant accessible à tous, grâce à une conception adaptée aux PMR et aux personnes malvoyantes.
Fruit d’une méthodologie précise alliant photogrammétrie par drone, modélisation 3D, impression 3D sable et coulée aluminium, cette maquette 3D extérieure est conçue pour résister aux intempéries tout en offrant une lecture tactile et visuelle fidèle à la topographie du site historique.
Utilisée comme maquette de communication mobile, elle permet d’attirer les visiteurs sur le site pendant la saison estivale et de promouvoir le musée en centre-ville pendant l’hiver, renforçant l’attractivité de la ville de Merville-Franceville-Plage tout en rappelant l’histoire du Débarquement en Normandie.
Pixel Maquette 3D, filiale du groupe Pixel 4D, accompagne les musées, collectivités et sites historiques dans la création de maquettes 3D et tables 3D extérieures, durables, esthétiques et accessibles, permettant de valoriser les sites patrimoniaux tout en les rendant compréhensibles par tous.
Vous souhaitez valoriser votre site historique ou votre collectivité grâce à une maquette 3D extérieure sur-mesure ?
Contactez Pixel Maquette 3D dès maintenant pour étudier votre projet et transformer votre patrimoine en un outil pédagogique et touristique attractif et durable.
